96精品视频,久久77777,日韩欧美日韩

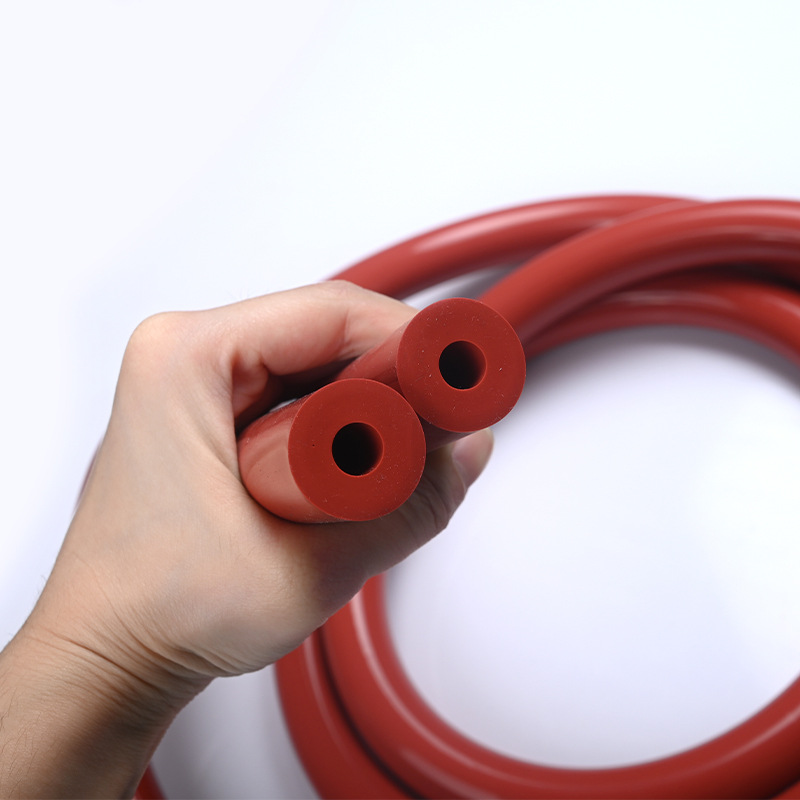

耐高溫的真相：嶸牌硅膠管以1000小時實測回應“一燒就裂”

發布時間：2026-03-03 瀏覽：2次

在高溫工業環境、汽車引擎艙或加熱設備中，硅膠管承擔著輸送熱介質、保護線束的關鍵任務。市場上許多產品宣稱耐溫達350℃，但在實際使用中，僅需數小時或數十小時便出現表面開裂、硬化甚至碳化，導致介質泄漏、線路短路等嚴重故障。嶸牌橡塑耐350度高溫硅膠管，以350℃高溫烘烤1000小時的極限測試視頻為證，將“耐高溫”從口號還原為可驗證的工程事實。

一、高溫失效的根源：為什么普通硅膠管“一燒就裂”

硅膠材料雖以耐熱性著稱，但要在350℃極端溫度下長期穩定工作，對配方與工藝提出嚴苛要求。普通產品在高溫下快速失效，通常源于以下原因：

生膠純度不足：低純度生膠含有較多低分子量組分，在高溫下揮發或分解，導致材料收縮、變脆。
填料體系缺陷：普通白炭黑等補強填料在高溫下結構坍塌，失去補強作用，材料強度驟降。
硫化體系殘留：不完善的硫化工藝導致交聯密度不足或殘留助劑，高溫下繼續反應，破壞網絡結構。
缺乏耐熱添加劑：未添加抗氧劑、熱穩定劑，無法抑制高溫下的自由基氧化反應。

這些因素疊加，使得材料在短時間內出現微觀裂紋，裂紋擴展后宏觀開裂，蕞終碳化失效。

二、1000小時極限測試：嶸牌產品的實測表現

嶸牌耐350度高溫硅膠管的核心驗證，源自長達1000小時的連續高溫烘烤測試。測試條件與結果如下：

測試溫度：350℃（±5℃），采用強制熱風循環烘箱，模擬極端持續高溫環境。
測試時長：連續1000小時，約合42天，遠超一般工業標準（如ASTM D2000中耐熱等級通常考核70h、168h或1000h）。
性能檢測節點：在0h、100h、500h、1000h分別取樣，測試拉伸強度、斷裂伸長率、硬度及外觀變化。

關鍵數據結果：

外觀狀態：經1000小時烘烤后，管材表面無可見裂紋、無粉化、無碳化層剝落。
拉伸強度保持率：強度保留≥75%（典型值），優于HG/T 2196標準中對于高溫老化后強度保持率≥60%的要求。
斷裂伸長率保持率：伸長率保留≥70%，材料仍保持柔韌性，無脆化現象。
硬度變化： Shore A硬度上升≤10度，表明材料交聯密度穩定，未過度硬化。

這些數據共同證明，在350℃持續作用下，材料分子結構穩定，無顯著降解，具備長期服役的能力。

三、技術支撐：如何實現350℃×1000h不開裂不碳化

嶸牌產品的耐高溫性能，建立在多項技術基礎的協同作用之上：

高純度甲基乙烯基生膠：采用99.9%以上純度的生膠，蕞大限度減少低分子物揮發帶來的收縮與污染。
耐熱補強體系：選用經過表面處理的氣相法白炭黑，結合2,5-二甲基-2,5-二叔丁基過氧化己烷等高笑硫化劑，形成致密穩定的交聯網絡。
復合熱穩定劑：添加鐵、鈦、稀土等元素的絡合物，有效捕捉高溫下產生的自由基，延緩氧化降解。
致密微觀結構：通過優化混煉與硫化工藝，使膠料密度達到1.25±0.05 g/cm3，結構致密，阻隔熱量與氧氣向內部滲透。

四、工程選型：如何驗證“真耐溫”

對于高溫工況下的硅膠管選型，建議采取以下驗證方法，避免被虛標參數誤導：

索要實測數據：要求供應商提供第三方或內部實驗室出具的高溫老化報告，重電關注1000h或更長時間的性能保持率，而非僅憑短期測試（如24h、72h）宣稱耐溫等級。
觀看測試視頻：如同嶸牌提供的350℃×1000h全程記錄視頻，可直觀觀察材料在高溫下的形態變化，是否有冒煙、收縮、開裂等異常。
核對標準依據：確認耐溫等級所依據的測試標準，如ASTM D2000、SAE J200、HG/T 2196等，不同標準的測試條件（如是否連續加熱、是否帶介質）差異較大。
考察應用案例：了解產品在同行業、同類工況下的實際應用歷史，如汽車渦輪增壓管、工業烘箱密封件等。

五、典型應用場景

嶸牌耐350度高溫硅膠管適用于以下需要長期耐熱穩定的場合：

汽車發動機周邊：渦輪增壓器管路、EGR系統、加熱器軟管，應對-40℃~+350℃寬溫域循環。
工業烘箱與干燥設備：熱風循環管路、加熱元件保護套管，避免頻繁更換造成的停機損失。
電子電器：高溫線束護套、發熱器件連接管，兼具絕緣與耐熱功能。
航空航天與軍工：需要極端溫度下可靠工作的流體輸送與保護系統。

結論

“耐350度”不應是一個簡單的營銷標簽，而應是一組可驗證的、長期的數據。嶸牌橡塑耐350度高溫硅膠管，通過350℃×1000小時的極限烘烤測試，以≥75%的強度保持率、無裂紋、無碳化的實測結果，證明了其在極端高溫下的穩定性。當工程選型面臨“宣稱耐溫卻一燒就裂”的困擾時，選擇經過長時間極限驗證的產品，就是選擇對設備安全與長期運行的可靠保障。觀看完整的測試視頻，是確認耐溫真相蕞直接的方式。

上一篇：沒有了

下一篇：從被動阻燃到主動封堵：嶸牌陶瓷化硅膠發泡條的防火密封革新
